要做一套高质量、高精密度的塑胶模具，模具表面抛光非常重要，它是决定模具制造成败的重要环节。模具镜面料纹是模具镜面抛光的异常现象，表面凹凸不平，看上去像波浪和橘皮。造成 塑胶模具镜面抛光异常的原因我们应该从三方面着手考虑：模具钢材，抛光手法，注塑工艺。

   对于高光产品，我们通常会选用NAK80作为模仁材料，但NAK80本身材质属于P20改良型，和718H差不多，只适合做高光面类产品的，抛光越亮，料纹越明显，一般高光产品用NAK80材料是没问题的(钢料市场泛滥，我们要选择正规的材料供应商)，对于要求较高的产品，在时间和成本的允许下，我们可以考虑用S136淬火处理，抛光效果会好很多，更好的有STAVAX,一般都是手机模专用料，还有PLOMAX，相对成本会比较高了。材料的选用固然很重要，但再好的模具钢材也要有精湛的抛光手法相结合。下面就给大家讲讲高手师傅的抛光技术。

  塑胶模具选用再好再贵的钢材，钢料本身都会有料纹，就像再高贵的树木都还是会有年轮，我们需要通过抛光处理来解决这些问题，所以抛光还是技术含量比较高而且精细的活。毅顺省模告诉大家，模具镜面抛光产生料纹的主要原因有：

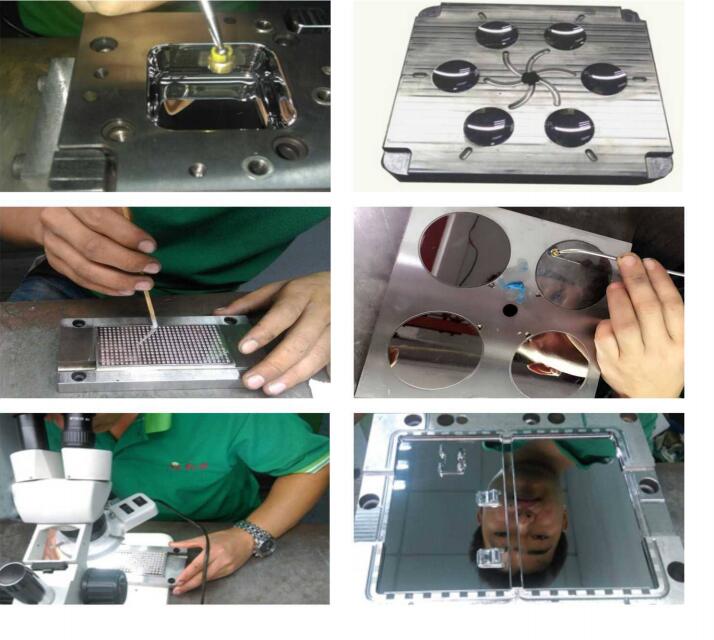

  毅顺模具抛光提醒我们需要注意的是，塑胶模具抛光是件急不来的事，所谓心急吃不了热豆腐，抛光是一个循序渐进的工序，需要先由粗到细的油石，再从粗砂纸一步步过到细砂纸，然后再用不用型号的钻石膏由粗到细的抛光;镜面抛光还涉及工具的应用，粗加工时油石的用法和力度，移动位置要均匀，不擦起沟痕，砂纸要用最好的。研磨木条也分硬木和软木，粗研磨用硬木，抛光研磨用软木，配合进口钻石膏抛光才能达到镜面效果，钻石膏抛光时加一点抛光油更佳：还要谨记较高要求光学模具镜面抛光室是要防尘的。

  当模具钢材有所保障了，抛光工艺也进行优化改善了，如果产品注塑出来还有料纹或者波浪纹，麻点之类的不良缺陷，我们就要从注塑工艺来考虑了，由于模具温度底，材料黏度高，当流动性能较差的塑料在浇口及流道中以半固化波动状态注入型腔后，熔体沿型腔表面流动并被不断注入的后续熔体挤压形成滞流及回流，从而形成波流痕。我们可以适当提高模温，喷嘴温度，提高注射速率，增加注射压力及保压和增压时间;同时塑胶模具设计是是产品成功的关键因素，高光产品模具进胶点的设计有很大的关系，进胶点设计的不合理也会产生波纹。

  毅顺省模专注高难度省模抛光15年，想了解更多模具钢材和抛光知识，请到毅顺工厂来做客！
